Ce tipuri de instrumente cu diamante există?

Diamantul are avantajele durității și rezistenței la uzură extrem de ridicate, a coeficientului de frecare scăzut, a modulului elastic ridicat, a conductivității termice ridicate, a coeficientului de expansiune termică scăzută și a unei afinități scăzute cu metale neferoase. În prezent este un material de scule cu duritate foarte mare. Deci, ce tipuri de instrumente cu diamante există? Să urmărim editorul Zhongyeda pentru a arunca o privire!

Tipuri de instrumente cu diamante:

Instrumente cu diamantesunt împărțite în funcție de structura sculei: utilizate în principal pentru instrumente de întoarcere, tăietori de frezare, reamenaje, biți de foraj, instrumente acoperite și alte instrumente de formare non-standard.

1. Lamele de diamant

1. Lamele standard: lamele de diamant cu un singur cristal sunt utilizate în principal pentru strunguri de diamant cu un singur punct sau alte strunguri de precizie. Rugozitatea suprafeței poate ajunge la RZ0.1-0.05 μm la procesarea metalelor neferoase. Lamele cu diamante policristaline (PCD) sunt utilizate în general în strunguri, centre de prelucrare etc., în principal pentru întoarcere și plictisire. În comparație cu lamele tradiționale de aliaj, se pot utiliza o alimentare mai mare și o viteză liniară; Viața lamei este, de asemenea, mult îmbunătățită în comparație cu lamele de carbură; În același timp, finisajul de suprafață al piesei prelucrate de lamele PCD poate ajunge la RA0.2 în cel mai bun caz.

2. Lamele non-standard: utilizate în principal pentru unele condiții de muncă, cu structuri complexe, cerințe stricte de toleranță și proceduri complexe de procesare. Utilizarea lamelor non-standard cu diamante policristaline (PCD) cu diamant policristalin (PCD) poate îmbunătăți mult eficiența de procesare. În același timp, utilizarea structurii cu închinarea la mașină poate reduce costurile de producție.

2. Lame de frezare cu diamante

Lame de frezat policristalin (PCD), cu discuri tăietoare de frezare sautăietor de frezareTijele, sunt utilizate în general pentru avioane și trepte. Viteza liniară poate fi de până la 2500-3000m/min. În comparație cu lamele de carbură, durata de viață a sculei este crescută de 5-10 ori. Este alegerea pentru freza de suprafață metalică neferoasă, cum ar fi capetele de cilindri din aluminiu de aluminiu auto, cutii de motociclete și planuri de matriță! Raportul prețurilor-performanță este foarte potrivit.

3..

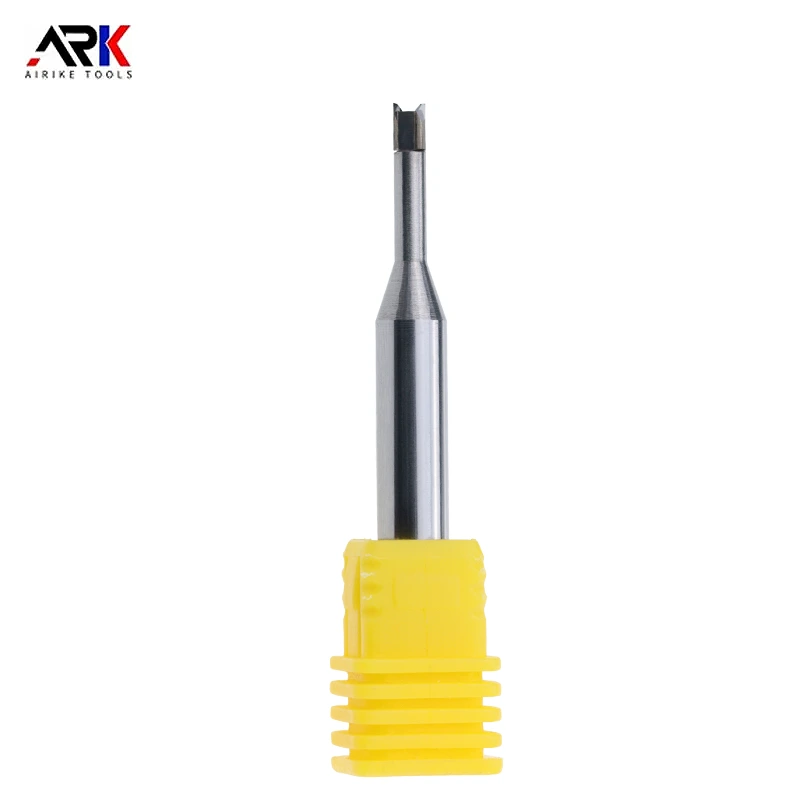

Tăherile de frezare cu tije de diamant sunt împărțite în tăieturi de frezare cu un singur cristal și tăieturi de frezare policristaline (PCD).

Tătătoarele de frezare cu diamante policristaline (PCD) sunt împărțite în două tipuri. Unul este un tăietor de frezare de-a lungul centrului, care poate fi folosit pentru a pătrunde pe suprafața piesei vertical de-a lungul axei. Pentru piesele de lucru asemănătoare cu groapa, eficiența va fi mult îmbunătățită. Celălalt este un tăietor de frezare care nu se află în centru. Acest tip de tăietor de frezare se taie în general în piesa de lucru radial, iar șefii, treptele, suprafețele și alte părți prin programarea CNC.

4. Diamond Reamer

Diamond Reamer, în general bazat pe dimensiunea diametrului, folosește o matrice de aliaj sau o matrice de oțel, iar numărul de margini de tăiere este de 2 sau mai mult.

Acest tip de instrument este utilizat în principal pentru procesarea găurilor cu cerințe stricte de toleranță și cerințe de finisare ridicată. Atât prin găuri, cât și prin găuri oarbe pot fi procesate. Finalizarea găurilor procesate de acest tip de instrument poate ajunge până la RA0.1.

5. Bucăți de foraj cu diamante

Diamant policristalin (PCD)Biții de foraj sunt, în general, din substraturi de aliaj sau oțel în funcție de diametru. Policristalin Diamond (PCD) BITS de foraj găuri de foraj direct pe piesa de prelucrat. Nu există găuri pe piesa de lucru în sine, iar cerințele de precizie nu sunt mari. Biții de foraj PCD sunt potrivite numai pentru echipamentele centrale de prelucrare.

Policristalin Diamond (PCD) BITS de foraj includ în principal: Bits de foraj de expansiune a găurilor PCD, biți de foraj PCD Step, biți de foraj cu răsucire PCD, biți de foraj cu fund plat PCD, etc.

6. Instrumente acoperite cu diamant

Instrumentele acoperite cu diamante folosesc metoda CVD pentru a depune direct o peliculă de 1-25 μm cu diamant pe un substrat, cum ar fi carbura de cimentă sau ceramica. Acestea pot fi utilizate pentru instrumente cu forme geometrice complexe și sunt instrumente ideale pentru procesarea materialelor dificil de procesat.

Tipuri de instrumente potrivite pentru acoperire: lame, tăieturi de frezare, bucăți de foraj, reamenaje, formarea tăieturilor etc.

7. Instrument de formare a diamantelor

Diamant policristalin (PCD)Instrumentul de formare aparține instrumentului rotativ. Avantajul său este eficiența ridicată de procesare. Poate mori mai multe găuri în trepte în același timp și poate asigura toleranțe geometrice relativ precise. Este împărțit în două tipuri în funcție de metode de procesare diferite. Unul este procesarea axială și formarea unică; Cealaltă este programarea CNC și procesarea traiectoriei. Suportul sculei are mâner BT, mâner HSK, mâner drept etc.

Tipurile de instrumente de diamant de mai sus sunt partajate aici. Există multe tipuri de instrumente cu diamante cu diferențe semnificative de performanță. Există, de asemenea, diferențe mari în structura, metoda de pregătire și câmpul de aplicare a diferitelor tipuri de instrumente cu diamante.
